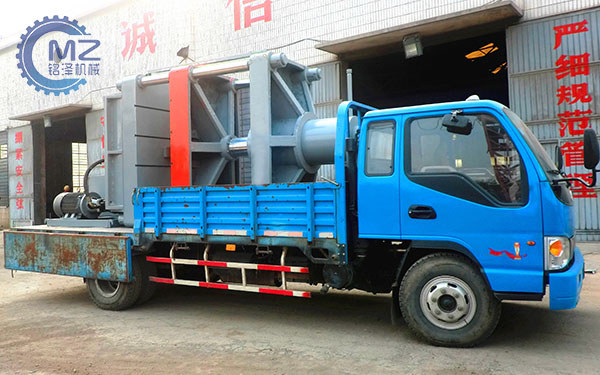

設備簡介

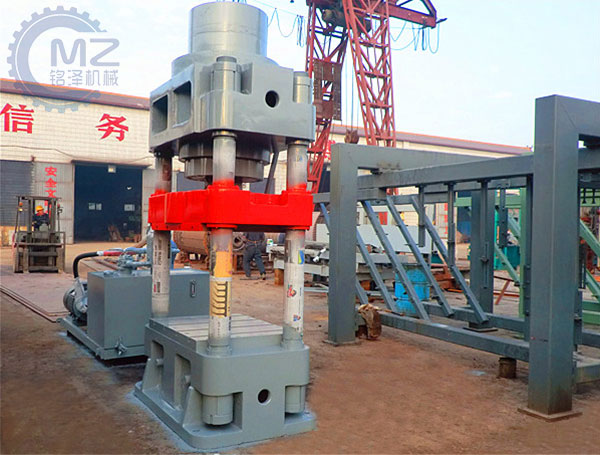

立式軸承壓裝機是一種用于壓裝軸承、軸套的液壓機械設備，是一款小型多功能液壓壓裝機設備。該設備廣泛應用于軸孔類零部件過盈配合的壓裝和拆卸工作，適用于鐵路機車、機器設備、電機制造等行業。
設備特點
立式軸承壓裝機前梁、活動橫梁、后梁均采用焊接結構，外形美觀。鑄鋼件構造，前梁、活動量和兩個支柱組成一個封閉力系，剛性好，長期生產不會出現變形和損害的現象。操作簡單方便，易懂易學。該設備完全根據客戶的要求而設計，用戶可以根據壓裝所需要的壓力自行調整設備壓力系統。采用獨立液壓系統，移動式操作盒，方便工人操作，減輕工人勞動強度，互換夾具方便快捷。
設備適用范圍
立式軸承壓裝機適用于軸類零件、型材的較正和軸套類零件的壓裝。同時也能完成板材零件的彎曲、壓印、套形、簡單零件的拉伸等工藝動作，也可用于壓制要求不很嚴格的粉末、塑料制品。適用于機床、內燃機、輕紡機械、軸類、軸承、洗衣機、汽車電機、空調電機、電器、三資企業裝配流水線等行業使用。
設備主要技術參數
|
型號 |
單位
|
立式軸承壓裝機
|
||||
|
型號 |
Y35-63型 |
Y35-100型 |
Y35-160型 |
Y35-200型 |
Y35-315型 |
|
|
公稱壓力 |
KN |
630 |
1000 |
1600 |
2000 |
3150 |
|
主缸最大行程 |
MM |
500 |
605 |
805 |
800 |
1000 |
|
壓頭下行速度 |
MM/S |
24 |
16 |
24 |
22 |
22 |
|
壓頭回程速度 |
MM/S |
50 |
50 |
50 |
35 |
44 |
|
液壓額定工作壓力 |
MPa |
20 |
25 |
26.5 |
25 |
25 |
|
電機功率 |
KW |
7.5 |
7.5 |
15 |
11 |
22 |
|
壓頭至工作臺最大距離 |
MM |
1400 |
1600 |
1800 |
2400 |
2400 |
|
工作臺移動距離 |
MM |
|
660 |
710 |
800 |
100 |
|
工作臺（長＊寬）規格 |
MM |
800*550 |
850*600 |
950*650 |
1000*1000 |
1200*1200 |
|
龍門檔距離 |
MM |
900 |
1100 |
1150 |
1200 |
1400 |
|
機身寬度 |
MM |
1200 |
1468 |
1550 |
1600 |
1900 |
|
機身總高度 |
MM |
2840 |
3510 |
3889 |
4647 |
5400 |
|
機身底面至地平線埋入深 |
MM |
350 |
350 |
350 |
500 |
600 |
|
重量（約） |
KG |
3000 |
4000 |
5200 |
8000 |
12000 |
設備結構概述

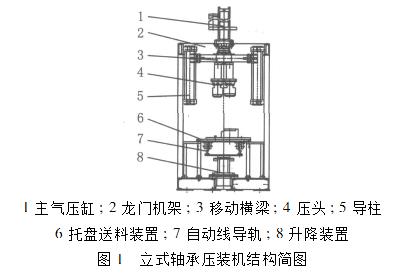

立式軸承壓裝機由壓裝置、托盤送料裝置、定位裝置、升降裝置等幾部分組成。
當變速箱中殼通過自動線導軌傳輸到該壓裝機的托盤送料裝置后,升降裝置向下運動,托盤下落通過定位裝置定位在壓裝機的工作臺上,壓裝裝置聯接在移動橫梁上,要安裝的變速箱中殼中間軸、二軸軸承外圈套在壓頭上,主氣壓缸帶動橫梁向下運動,經過快速定位行程和壓裝行程及快速返回行程3個過程,完成軸承外圈的壓裝.裝配過程中工人需要手動將中間軸、二軸軸承外圈套在壓裝機的壓頭上.
通過分析壓裝機的整體布局,壓裝機工作平面上可用于安裝機械手的面積粗略為164×420,這就要求在設計方案中時刻考慮空間的要求.除此之外,在壓裝機的左右壁面上均安裝有其他零部件,這就要考慮這些零部件對加裝機械手的影響.
立式軸承壓裝機是將料箱的軸承外圈送往高度為650mm的兩個壓頭上,上料零件的質量約為0.2～0.3kg,因此整個工作過程的速度要求不高,同時承載的扭矩和力也不高.由于壓裝機壓裝零件體積質量都比較大,裝卸很不方便,使得機械手的工作周期較長,安裝過程有15s左右的時間,工件擺放位置與安裝位置之間有大約90°夾角,垂直距離約為550mm。
